數控銑床與FANUC數控系統參數的設定和連接
2020-09-12
計算機數控裝置（CNC）是利用一個專用的可儲存程序的計算機執行一些或全部的基本數字控制功能的計算機系統。隨著計算機硬件性價比的迅速提高和圖形顯示器的推廣應用，現代數控系統已不需要穿孔紙帶，而由計算機直接控制。它用一臺小型通用計算機或個人計算機直接控制一臺機床，機床的控制程序存儲在計算機的內存中，容易修改和擴充功能，靈活性好。
從自動控制的角度來看，數控系統是一種位置控制系統，其本質上是以多執行部件（各運動軸）的位移量為控制對象，并使其協調運動的自動控制系統，是一種配有專用操作系統的計算機控制系統。這里主要介紹FANUC數控系統結構及其參數，從而為FANUC系統數控機床的報警和故障信息的學習打基礎。
1、FANUCA數控系統參數設定
(1)FANUC - Oi數控系統各功能模塊簡介
1)FANUC - Oi數控裝置接口簡介。FANUC - Oi數控裝置各指示燈及接口信號如下。由于各系統之間有一些差別，這里的內容以BEIJING FANUC - Oi—A為例。
①“STATUS”(狀態)LED指示燈。電源接通時，“STATUS”LED指示燈通過不同的亮、滅狀態，表示數控裝置從電源接通到進入正常運行狀態的過程中所需進行的工作流程。當主板發生故障時，通過“STATUS”LED指示燈的不同狀態，可進行故障判斷。

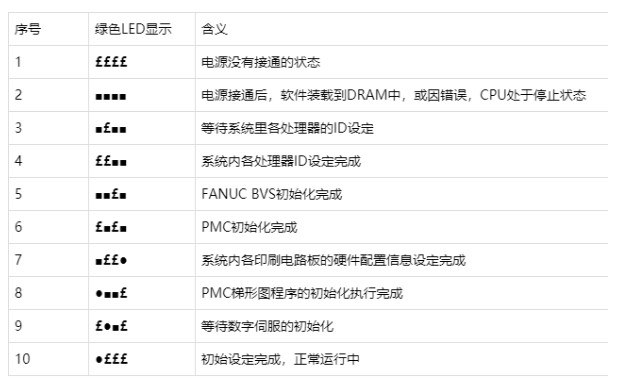

電源接通時“STATUS”LED指示燈的具體含義（■表示燈亮；表示燈滅）
“ALARM”（報警）LED指示燈：出現錯誤時，與“STATUS”LED指示燈組成不同的亮、滅狀態，表示不同的異常情況。

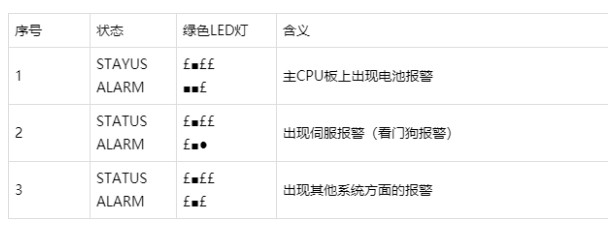

系統出現錯誤時LED指示燈的具體含義（■表示燈亮；表示燈滅）
